盲板阀（短系列）

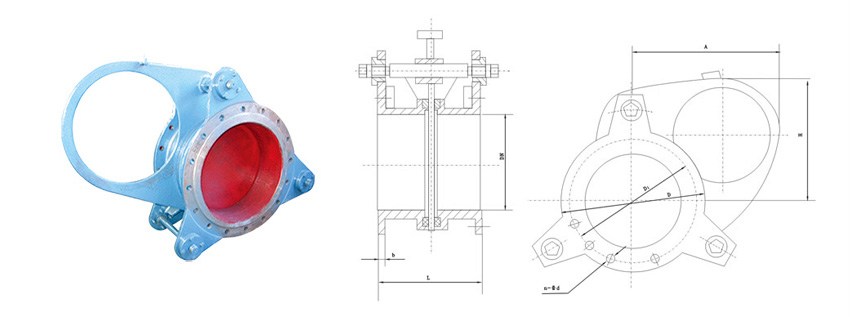

F43X型手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用板手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用阀板上盲板和通孔板的位置变换达到启闭目的。具有结构简单，重量轻，性能可靠，操作方便等特点。
本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
|
公称通径 |
公称压力 |
适用温度 |
结构形式 |
适用介质 |
|
100-1400 |
0.05-0.25MPA |
≤300℃ |
短系列 |
煤气 |
|
DN |
L |
D |
D1 |
H |
A |
b |
n-φd |
质量 |
||
|
PN0.05 |
PN0.15 |
PN0.25 |
||||||||
| 100 | 210 | 210 | 170 | 230 | 202 | 12 | 4-φ18 | 28 | 30 | 33 |
| 150 | 210 | 265 | 225 | 260 | 270 | 16 | 8-φ18 | 32 | 35 | 40 |
| 200 | 230 | 320 | 280 | 310 | 350 | 18 | 8-φ18 | 43 | 45 | 50 |
| 250 | 250 | 375 | 335 | 330 | 400 | 18 | 12-φ18 | 52 | 56 | 60 |
| 300 | 270 | 440 | 395 | 350 | 450 | 18 | 12-φ23 | 63 | 70 | 76 |
| 350 | 290 | 490 | 445 | 380 | 500 | 18 | 12-φ23 | 70 | 76 | 85 |
| 400 | 310 | 540 | 495 | 405 | 550 | 24 | 16-φ23 | 113 | 124 | 135 |
| 450 | 330 | 595 | 550 | 430 | 600 | 26 | 16-φ23 | 141 | 140 | 155 |
| 500 | 350 | 645 | 600 | 750 | 680 | 26 | 20-φ23 | 275 | 300 | 330 |
| 600 | 390 | 755 | 705 | 830 | 840 | 28 | 20-φ26 | 323 | 350 | 380 |
| 700 | 430 | 860 | 810 | 880 | 1050 | 28 | 24-φ26 | 380 | 410 | 450 |
| 800 | 470 | 975 | 920 | 900 | 1150 | 28 | 24-φ30 | 595 | 645 | 710 |
| 900 | 470 | 1075 | 1020 | 1000 | 1300 | 28 | 24-φ30 | 730 | 800 | 880 |
| 1000 | 470 | 1175 | 1120 | 1100 | 1450 | 28 | 28-φ30 | 900 | 980 | 1080 |
| 1200 | 510 | 1375 | 1320 | 1300 | 1550 | 28 | 32-φ30 | 1110 | 1200 | 1320 |
| 1400 | 510 | 1575 | 1520 | 1530 | 1700 | 30 | 36-φ30 | 1480 | 1650 | 1800 |
