气动盲板阀
气动扇形盲板阀主要由左阀体、右阀体、丝杠副、阀板、密封圈、杠杆、气缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸，夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板气缸驱动阀板完成开关动作。橡胶密封圈镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
|
公称通径 |
公称压力 |
适用温度 |
结构形式 |
适用介质 |
|
300-2000 |
0.05-0.25MPA |
≤300℃ |
长系列 |
煤气 |
|

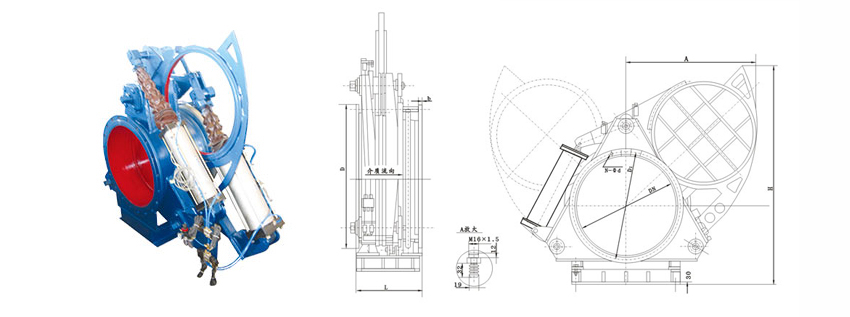

DN |
L |
D |
D1 |
A |
H |
b |
n-φd |
质量(kg) | |||
|
PN0.05 |
PN0.10 |
PN0.15 |
PN0.25 | ||||||||
| 300 | 450 | 440 | 395 | 480 | 720 | 16 | 12-φ22 | 255 | 280 | ||
| 350 | 450 | 490 | 445 | 520 | 810 | 16 | 12-φ22 | 285 | 310 | ||
| 400 | 450 | 540 | 495 | 600 | 920 | 16 | 16-φ22 | 300 | 330 | ||
| 450 | 500 | 595 | 550 | 658 | 995 | 16 | 16-φ22 | 350 | 380 | ||
| 500 | 500 | 645 | 600 | 712 | 1102 | 20 | 20-φ22 | 400 | 440 | ||
| 600 | 600 | 755 | 705 | 920 | 1500 | 20 | 20-φ26 | 500 | 550 | ||
| 700 | 600 | 860 | 810 | 970 | 1600 | 20 | 24-φ26 | 580 | 630 | ||
| 800 | 800 | 975 | 920 | 1100 | 1850 | 35 | 24-φ30 | 1500 | 1650 | ||
| 900 | 800 | 1075 | 1020 | 1100 | 1980 | 35 | 24-φ30 | 1800 | 1980 | ||
| 1000 | 800 | 1175 | 1120 | 1320 | 2200 | 35 | 28-φ30 | 2100 | 2300 | ||
