电动推杆盲板阀

电动推杆盲板阀

【产品特点】

电动扇形盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧推杆和翻板推杆，夹紧推杆通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作,翻板推杆驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

本阀可以单台远距离控制，亦可多台联网远距离控制。非正常情况下还可以利用阀门本身装置手动操作。m3/h..

主要性能参数

公称通径	公称压力	适用温度	适用介质
300-2000	0.05-0.25Mpa	≤300℃	煤气

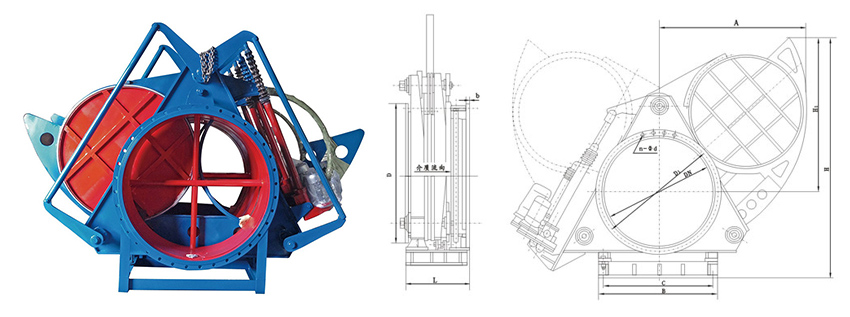

【主要外形及连接尺寸表】

DN	L	D	D1	H	H1	A	B	C	b	n-φd	质量(kg)
DN	L	D	D1	H	H1	A	B	C	b	n-φd	PN0.05	PN0.15	PN0.25
300	450	440	395	720	360	480			18	12-φ22	205	225	250
350	450	490	445	810	380	520			18	12-φ22	235	255	280
400	450	540	495	850	405	600			24	16-φ22	286	305	335
450	500	595	550	905	430	658			24	16-φ22	340	370	400
500	500	645	600	1080	750	712			26	20-φ22	420	460	500
600	600	755	705	1590	830	874			26	20-φ26	503	580	630
700	600	860	920	1800	880	970			26	24-φ26	650	665	730
800	800	975	920	1860	1125	1100	1130	525	35	24-φ30	1500	1650	1750
900	800	1075	1020	2055	1270	1200	1220	570	35	24-φ30	1800	1950	2100
1000	800	1175	1120	2240	1400	1300	1320	620	35	24-φ30	2100	2300	2500
1100	800	1275	1220	2425	1535	1510	1420	670	35	28-φ30	2300	2500	2700
1200	800	1375	1320	2620	1680	1625	1490	700	35	32-φ30	2600	2800	3050
1300	800	1475	1420	2760	1770	1749	1490	700	35	32-φ30	3000	3300	3600
1400	850	1575	1520	2960	1925	1856	1490	700	35	36-φ30	4170	4550	4950
1500	850	1690	1630	3105	2050	1976	1590	750	35	36-φ30	4900	5300	5800
1600	850	1790	1730	3300	2180	2093	1690	800	35	40-φ30	5850	6350	6850
1800	1100	1930	1930	3610	2370	2335	1890	900	35	44-φ30	6550	7600	8300
2000	1100	2190	2130	3960	2620	2570	2070	1000	35	46-φ30	8750	9500	10500
