敞开式电动插板阀

敞开式电动插板阀

【产品结构特点】

本阀为敞开式设计结构，具有重量轻、易维护（密封胶圈更换、电动装置维护检查、更换、阀门的局部维护均在外部，不影响阀门正常运行），阀门的运动过程、开关状态直观性好，启闭后检查完成状态极为方便，具有封闭式不可替代的优势，缺点是启闭时有少量的煤气外漏。本阀门在设计上吸收了国外插板阀浮动阀板的先进技术；压紧传动机构采用齿圈、齿轨、梯形螺纹、丝杆副同步双向压紧，左、右旋梯形螺纹丝杆同步压紧的优点是：起动力矩小，螺纹副自锁性好，阀门密封可靠。板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。

本阀地面可配置防爆型控制柜，实行现场控制和远距离与 PLC 系统连接控制，设置距离 10 米以上。

法兰连接标准：GB/T9115-98

【主要性能参数】

公称通径	公称压力	适用温度	适用介质
300-2800	0.05-0.25Mpa	≤300℃	煤气

【主要性能规范】

公称压力 MPa	密封试验压力 MPa	强度试验压力 MPa	电源电压	密封材料	适用温度	适用介质
0.05MPa	0.055MPa	0.075MPa	380V.AC 50HZ	丁腈橡胶	-20-100℃	空气、煤气、含尘煤气
0.1MPa	0.11MPa	0.15MPa		硅橡胶	-20-200℃
0.15MPa	0.165MPa	0.225MPa		氟橡胶	-20-300℃
0.25MPa	0.275MPa	0.375MPa		硬密封	-20-450℃

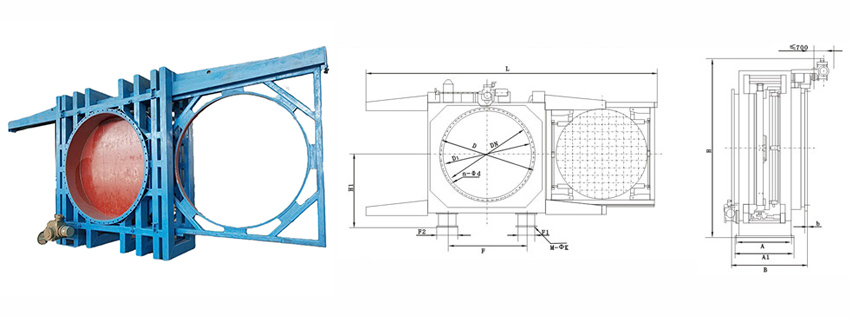

【主要外形连接连接尺寸】

DN	D	D 1	B	b	n-φd	H	H1	L	A	A1	F	F1	F2	M-φK	走动功率(kw)		质量 (kg)
DN	D	D 1	B	b	n-φd	H	H1	L	A	A1	F	F1	F2	M-φK	走动	夹板	PN0.05	PN0.10	PN0.15	PN0.25
400	540	495	600	18	16-φ22	1300	350	2210	600	680	500	160	220	4-φ23	1.1	1.5	880		960
450	595	550	600	18	16-φ22	1520	400	2400	600	680	500	160	220	4-φ23	1.1	1.5	980		1060
500	645	600	600	18	20-φ22	1600	450	2540	600	680	500	160	220	4-φ23	1.1	1.5	1050		1180
600	755	705	800	24	20-φ26	1750	500	2720	600	680	900	280	340	8-φ23	1.1	1.5	1150		1280
700	860	810	800	24	24-φ30	1884	720	2815	600	680	950	280	340	8-φ23	1.1	1.5	1210		1320
800	975	920	800	24	24-φ30	1970	800	3115	600	680	1045	280	340	8-φ23	1.5	2.2	1450		1600
900	1075	1020	800	24	24-φ30	2086	880	3640	600	680	1250	280	340	8-φ23	2.2	2.2	1840		2050
1000	1175	1120	800	24	28-φ30	2250	960	3940	820	910	1250	280	340	8-φ23	2.2	2.2	2180		2450
1200	1375	1320	1200	26	32-φ30	2837	1165	5930	1100	1180	1060	480	560	8-φ33	1.1	1.5	2600		2800
1400	1575	1520	1200	32	36-φ30	3057	1285	6530	1100	1220	1400	480	560	8-φ33	1.1	1.5	3250		3550
1600	1790	1730	1200	42	40-φ30	3257	1385	7130	1100	1180	1560	480	560	8-φ33	1.5	2.2	4350		4750
1800	1990	1930	1400	32	44-φ30	3400	1428	7730	1100	1180	1750	230	560	8-φ33	2.2	2.2	5100		5600
2000	2190	2130	1400	32	48-φ30	4010	1850	8400	1200	1280	1800	230	560	8-φ33	2.2	2.2	5760		6250
2200	2405	2340	1600	32	52-φ30	4110	1950	9050	1200	1280	1900	230	560	8-φ33	2.2	2.2	7050		7750
2400	2605	2540	1600	32	56-φ33	4365	2050	9600	1200	1280	2360	230	560	8-φ33	2.2	2.2	8250		9050
2600	2805	2740	1800	34	60-φ33	4375	2141	8567	1340	1410	2332	300	600	8-φ36	2.2	2.2	9700		10500
2800	2960	3030	1800	36	64-φ36	4554	2280	8925	1340	1410	2532	300	600	8-φ36	2.2	2.2	12000		13200
