封闭式电动插板阀
本阀为封闭式设计结构，阀体采用全封闭式外壳，操作过程管路的气体不外泄，避免了环境的污染，具有较好的抗管道外力强度，电动装置的设置在外部，以维护检查，人员近距离操作的安全性能较高，缺点是更换胶圈较麻烦。
阀门在设计上吸收了国外眼睛阀浮动阀板的优点;压紧传动机构采用;齿圈、齿轮、梯形螺纹丝杠副同步双向压紧。左、右旋梯形螺纹丝杠同步压紧的优点是;起动力矩小，螺纹副自锁性好，阀门密封可靠。阀板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。
法兰连接标准：GB/T9115-98
| 公称通径 | 公称压力 | 适用温度 | 适用介质 |
| 300-2800 | 0.05-0.25Mpa | ≤300℃ | 煤气 |
| 公称压力 MPa | 密封试验压力 MPa | 强度试验压力 MPa | 密封材料 | 适用温度 | 适用介质 | 电源电压 |
| 0.05MPa | 0.055MPa | 0.075MPa | 丁腈橡胶 | -20-100℃ | 空气、煤气、含尘煤气 | 380V.AC 50HZ |
| 0.1MPa | 0.11MPa | 0.15MPa | 硅橡胶 | -20-200℃ | ||
| 1.0MPa | 0.165MPa | 0.225MPa | 氟橡胶 | -20-300℃ | ||
| 0.25MPa | 0.275MPa | 0.375MPa | 硬密封 | -20-450℃ |
|

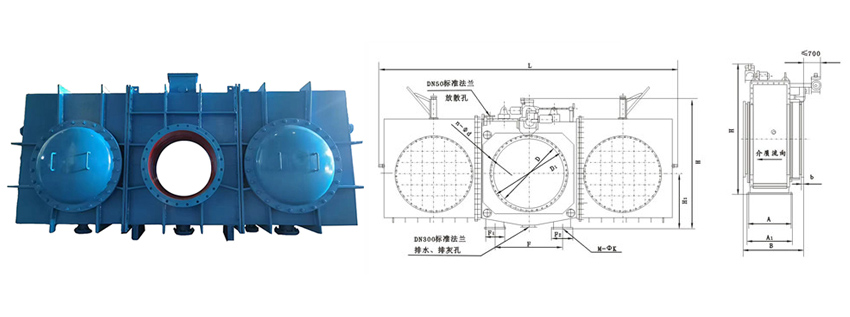

DN |
D |
D 1 |
B |
b |
n-φd |
H |
H1 |
L |
A | A1 | F | F1 | F2 | M-φK | 功率（KW） | 质量 (kg) | ||||
| 走板 | 夹板 | PN0.05 | PN0.10 | PN0.15 | PN0.25 | |||||||||||||||
| 400 | 540 | 495 | 600 | 18 | 16-φ22 | 1250 | 510 | 2420 | 600 | 680 | 500 | 160 | 220 | 4-φ23 | 1.1 | 1.5 | 1080 | 1210 | ||
| 450 | 595 | 550 | 600 | 18 | 16-φ22 | 1380 | 560 | 2480 | 600 | 680 | 500 | 160 | 220 | 4-φ23 | 1.1 | 1.5 | 1160 | 1250 | ||
| 500 | 645 | 600 | 600 | 18 | 20-φ22 | 1600 | 600 | 2610 | 600 | 680 | 500 | 160 | 220 | 4-φ23 | 1.1 | 1.5 | 1250 | 1300 | ||
| 600 | 755 | 705 | 800 | 24 | 20-φ26 | 1750 | 680 | 2720 | 600 | 680 | 900 | 280 | 340 | 8-φ23 | 1.1 | 1.5 | 1315 | 1450 | ||
| 700 | 860 | 810 | 800 | 24 | 24-φ26 | 1884 | 720 | 2815 | 600 | 680 | 950 | 280 | 340 | 8-φ23 | 1.1 | 1.5 | 1585 | 1700 | ||
| 800 | 975 | 920 | 800 | 24 | 24-φ30 | 1970 | 800 | 3115 | 600 | 680 | 1045 | 280 | 340 | 8-φ23 | 1.5 | 2.2 | 1870 | 2050 | ||
| 900 | 1075 | 1020 | 800 | 24 | 24-φ30 | 2086 | 880 | 3640 | 600 | 680 | 1250 | 280 | 340 | 8-φ23 | 2.2 | 2.2 | 2350 | 2550 | ||
| 1000 | 1175 | 1120 | 800 | 24 | 28-φ30 | 2250 | 960 | 3940 | 820 | 910 | 1250 | 280 | 340 | 8-φ23 | 2.2 | 2.2 | 2850 | 3050 | ||
| 1200 | 1375 | 1320 | 1200 | 26 | 32-φ30 | 2837 | 1165 | 5930 | 1100 | 1180 | 1060 | 480 | 560 | 8-φ33 | 1.1 | 1.5 | 3537 | 3720 | ||
| 1400 | 1575 | 1520 | 1200 | 26 | 36-φ30 | 3057 | 1285 | 6530 | 1100 | 1220 | 1400 | 480 | 560 | 8-φ33 | 1.1 | 1.5 | 4370 | 4800 | ||
| 1600 | 1790 | 1730 | 1200 | 32 | 40-φ30 | 3257 | 1385 | 7130 | 1100 | 1180 | 1560 | 480 | 560 | 8-φ33 | 1.5 | 2.2 | 5200 | 5700 | ||
| 1800 | 1990 | 1930 | 1400 | 32 | 44-φ30 | 3400 | 1428 | 7730 | 1100 | 1180 | 1750 | 480 | 560 | 8-φ33 | 2.2 | 2.2 | 5940 | 6430 | ||
| 2000 | 2190 | 2130 | 1400 | 32 | 48-φ30 | 4010 | 1850 | 8400 | 1200 | 1280 | 1800 | 230 | 560 | 8-φ33 | 2.2 | 2.2 | 7180 | 7850 | ||
| 2200 | 2405 | 2340 | 1600 | 32 | 52-φ30 | 4110 | 1950 | 9050 | 1200 | 1280 | 1900 | 230 | 560 | 8-φ33 | 2.2 | 2.2 | 8430 | 9250 | ||
| 2400 | 2605 | 2540 | 1600 | 32 | 56-φ33 | 4365 | 2050 | 9600 | 1200 | 1280 | 2360 | 230 | 560 | 8-φ33 | 2.2 | 2.2 | 9760 | 10500 | ||
| 2600 | 2805 | 2740 | 1800 | 34 | 60-φ33 | 4565 | 2150 | 10200 | 1340 | 2100 | 2460 | 300 | 600 | 8-φ36 | 2.2 | 2.2 | 1200 | 13200 | ||
| 2800 | 2960 | 3030 | 1800 | 36 | 64-φ36 | 4765 | 2250 | 10800 | 1340 | 2100 | 2532 | 300 | 600 | 8-φ36 | 2.2 | 2.2 | 1500 | 16100 | ||
