插板阀
本阀为封闭式设计结构，阀体采用全封闭式外壳，操作过程管路的气体不外泄漏，避免了环境的污染，具有较好的抗管道外力强度，电液动装置的设置在外部，以维护检查，人员近距离操作的安全性能较高，缺点是更换胶圈较麻烦。
阀门在设计上吸收了国外插板阀浮动阀板的优点;压紧传动机构采用;多点同步夹紧机构，具有密封性能好，工作可靠，维护方便等特点。
法兰连接标准：GB/T9115-98
| 公称通径 | 公称压力 | 适用温度 | 适用介质 |
| 300-2800 | 0.05-0.25Mpa | ≤300℃ | 煤气 |
| 公称压力 MPa | 密封试验压力 MPa | 强度试验压力 MPa | 密封材料 | 适用温度 | 适用介质 | 油压 |
| 0.05MPa | 0.055MPa | 0.075MPa | 丁腈橡胶 | -20-100℃ | 空气、煤气、含尘煤气 | 6.3MPa |
| 0.1MPa | 0.11MPa | 0.15MPa | 硅橡胶 | -20-200℃ | ||
| 0.15MPa | 0.165MPa | 0.225MPa | 氟橡胶 | -20-300℃ | ||
| 0.25MPa | 0.275MPa | 0.375MPa | 硬密封 | -20-450℃ |
|

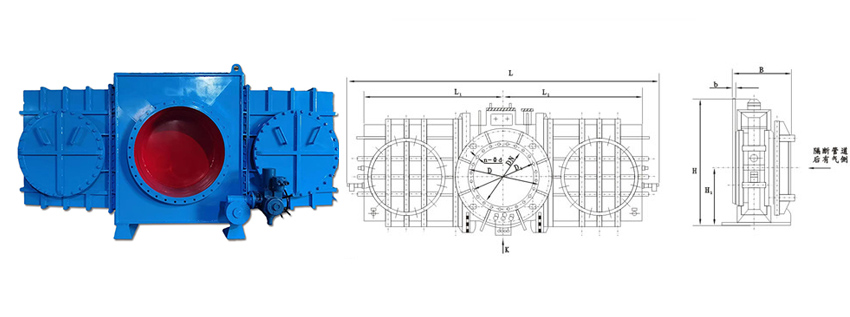

DN |
L |
D |
D 1 |
b |
n-φd |
L1 |
H | H1 |
B |
A | C | C1 | C2 | e1 | e | M-φK | 质量 (kg) | |||
| PN0.05 | PN0.10 | PN0.15 | PN0.25 | |||||||||||||||||
| 400 | 2240 | 540 | 495 | 18 | 16-22 | 750 | 1060 | 320 | 800 | 500 | 950 | 350 | 300 | 250 | 220 | 8-23 | 1800 | 2050 | ||
| 450 | 2480 | 595 | 550 | 18 | 16-22 | 860 | 1260 | 380 | 800 | 500 | 950 | 350 | 300 | 250 | 220 | 8-23 | 2050 | 2080 | ||
| 500 | 2600 | 645 | 600 | 18 | 20-22 | 980 | 1580 | 450 | 800 | 500 | 950 | 350 | 300 | 250 | 220 | 8-23 | 2260 | 2500 | ||
| 600 | 2720 | 755 | 705 | 24 | 20-26 | 1100 | 1750 | 480 | 1050 | 900 | 950 | 350 | 300 | 250 | 220 | 8-23 | 2498 | 2700 | ||
| 700 | 2815 | 860 | 810 | 26 | 24-26 | 1350 | 1884 | 500 | 1070 | 950 | 950 | 350 | 300 | 250 | 220 | 8-23 | 2570 | 2770 | ||
| 800 | 3900 | 975 | 920 | 26 | 24-30 | 1545 | 1970 | 750 | 1070 | 1150 | 950 | 350 | 300 | 250 | 220 | 12-32 | 3100 | 3400 | ||
| 900 | 4400 | 1075 | 1020 | 28 | 24-30 | 2200 | 2028 | 890 | 1100 | 1150 | 950 | 350 | 300 | 250 | 220 | 12-32 | 5050 | 5550 | ||
| 1000 | 4735 | 1175 | 1120 | 30 | 28-30 | 2368 | 2230 | 960 | 100 | 1250 | 950 | 350 | 300 | 250 | 220 | 12-32 | 6745 | 7350 | ||
| 1200 | 6214 | 1375 | 1320 | 30 | 32-30 | 3105 | 2570 | 1060 | 1100 | 1450 | 950 | 300 | 300 | 250 | 220 | 12-32 | 8700 | 9500 | ||
| 1400 | 6915 | 1575 | 1520 | 30 | 36-30 | 3400 | 2850 | 1180 | 1200 | 1450 | 950 | 350 | 300 | 250 | 220 | 16-26 | 9500 | 10300 | ||
| 1600 | 7630 | 1790 | 1730 | 30 | 40-30 | 3600 | 3150 | 1350 | 1200 | 1150 | 920 | 250 | 720 | 475 | 630 | 16-26 | 12350 | 13400 | ||
| 1800 | 8068 | 1990 | 1930 | 30 | 44-30 | 3700 | 3565 | 1580 | 1600 | 1150 | 920 | 250 | 720 | 475 | 630 | 16-26 | 16534 | 17600 | ||
| 2000 | 8718 | 2190 | 2130 | 32 | 48-30 | 3855 | 3825 | 1720 | 1500 | 1924 | 1044 | 522 | 620 | 280 | 512 | 16-26 | 19395 | 20400 | ||
| 2200 | 9320 | 2405 | 2340 | 32 | 52-33 | 4285 | 4150 | 1820 | 1550 | 2030 | 1044 | 500 | 710 | 280 | 606 | 16-26 | 21850 | 23500 | ||
| 2400 | 10000 | 2605 | 2540 | 32 | 56-33 | 4615 | 4660 | 1960 | 1550 | 2130 | 1130 | 565 | 820 | 300 | 710 | 16-26 | 27000 | 29500 | ||
| 2600 | 10700 | 2805 | 2740 | 34 | 60-33 | 5100 | 5150 | 2050 | 1550 | 2130 | 1130 | 565 | 820 | 300 | 710 | 16-26 | 31000 | 34000 | ||
| 2800 | 11400 | 3030 | 2960 | 36 | 61-36 | 5050 | 4580 | 3590 | 1550 | 2380 | 1130 | 565 | 820 | 300 | 710 | 16-26 | 33000 | 36000 | ||
