Dj41W矩形通风蝶阀
本系列蝶阀采用单叶片式矩形框架式结构，具有体积小，重量轻，寿命长，流阻小流通截面积大，启闭灵活的特点，广泛应用于建材、冶金、矿山、电力等行业，对管道中的气体，含尘气体等介质进行切断或调节，可与各种电，气动执行组成不同性能的阀门，实现阀门的远距离控制。
|
公称压力PN（MPa） |
0.1MPa |
|
适用温度 |
≤350℃ |
|
适用介质 |
粉尘、含尘气体 |
|
泄漏量 |
≤3% |
|
驱动方式 |
用动，电动，气动，液动，电液动 |
|
气源 |
0.2-0.5MPA |
|
输入信号 |
0-10（4-20）Ma.DC 或开关信号 |
|
名称 |
材料 |
|
阀体 |
Q235-A ，0Cr18Ni9 |
|
蝶板 |
Q235-A ，0Cr18Ni9 |
|
压盖 |
WCB |
|
手柄 |
WCB |
|
阀轴 |
2Cr13，0Cr18Ni9 |
|
轴套 |
铜合金，0Cr18Ni9 |
|
垫料 |
柔性石墨 |
|

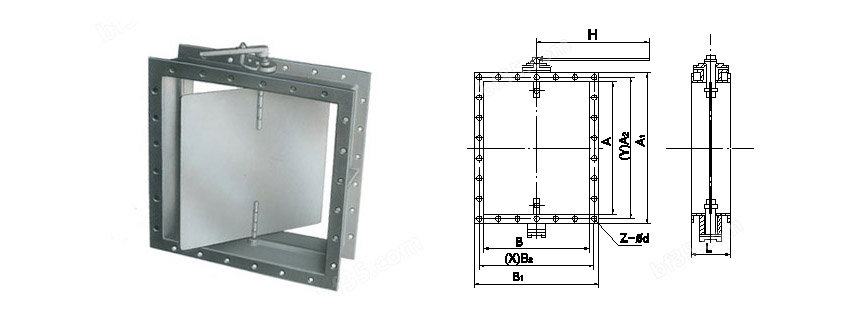

A ´ B |
A1´B1 |
A2´B2 |
L |
B |
H |
Y |
X |
Z-Φd |
Wt/kg |
|
120´120 |
180´180 |
155´155 |
120 |
6 |
350 |
2 |
2 |
8-10 |
14 |
| 160´120 |
220´180 |
195´155 |
120 |
6 | 350 | 3 | 2 | 10-10 | 16 |
| 160´160 |
220´220 |
195´195 |
120 |
6 |
350 |
3 | 3 | 12-10 | 18 |
| 200´160 |
260´220 |
235´195 |
120 |
8 | 350 | 4 | 3 | 14-10 | 22 |
| 200´200 |
260´260 |
235´235 |
120 |
8 |
350 |
4 | 4 | 16-10 | 28 |
| 250´120 |
320´190 |
290´160 |
140 |
8 | 450 | 4 | 2 | 12-10 | 30 |
| 250´160 |
320´230 |
290´200 |
140 |
8 |
450 |
4 | 3 | 14-10 | 38 |
| 250´200 |
320´270 |
290´240 |
140 |
8 | 450 | 4 | 4 | 16-10 | 47 |
| 250´250 |
320´320 |
290´290 |
140 |
8 | 450 | 4 | 4 | 16-10 | 56 |
| 320´160 |
390´230 |
360´200 | 140 | 8 | 450 | 5 | 3 | 16-10 | 50 |
| 320´200 |
390´270 |
360´240 | 140 | 8 | 450 | 5 | 4 | 18-10 | 58 |
| 320´250 |
390´320 |
360´290 | 140 | 8 | 450 | 5 | 4 | 18-10 | 61 |
| 320´320 |
390´390 |
360´360 | 140 | 8 | 450 | 5 | 5 | 20-10 | 75 |
| 400´200 |
470´270 |
440´240 | 140 | 8 | 450 | 6 | 4 | 20-12 | 63 |
| 400´250 |
470´320 |
440´290 | 140 | 8 | 450 | 6 | 4 | 20-12 | 71 |
| 400´320 |
470´380 |
440´360 | 140 | 8 | 450 | 6 | 5 | 22-12 | 80 |
| 400´400 |
470´470 |
440´440 | 140 | 8 | 450 | 6 | 6 | 24-12 | 90 |
| 500´200 |
570´270 |
540´240 | 140 | 8 | 450 | 7 | 4 | 22-12 | 68 |
| 500´250 |
570´320 |
540´290 | 140 | 8 | 450 | 7 | 4 | 22-12 | 78 |
| 500´320 | 570´390 | 540´360 | 140 | 8 | 450 | 7 | 5 | 24-12 | 88 |
| 500´400 | 570´470 | 540´440 | 140 | 8 | 450 | 7 | 6 | 26-12 | 108 |
| 500´500 | 570´570 | 540´540 | 140 | 8 | 450 | 7 | 7 | 28-12 | 114 |
| 630´250 | 710´320 | 680´300 | 160 | 10 | 600 | 8 | 4 | 24-12 | 79 |
| 630´320 | 710´400 | 680´370 | 160 | 10 | 600 | 8 | 5 | 26-12 | 80 |
| 630´400 | 710´480 | 680´450 | 160 | 10 | 600 | 8 | 6 | 28-12 | 104 |
| 630´500 | 710´580 | 680´550 | 160 | 10 | 600 | 8 | 7 | 30-12 | 126 |
| 630´630 | 710´710 | 680´680 | 160 | 10 | 600 | 8 | 8 | 32-12 | 148 |
| 800´320 | 880´440 | 850´370 | 160 | 10 | 600 | 10 | 5 | 30-14 | 132 |
| 800´400 | 880´480 | 850´450 | 160 | 10 | 600 | 10 | 6 | 32-14 | 146 |
| 800´500 | 880´580 | 850´550 | 160 | 10 | 600 | 10 | 7 | 34-14 | 160 |
| 800´630 | 880´710 | 850´680 | 160 | 10 | 600 | 10 | 8 | 36-14 | 180 |
| 800´800 | 880´880 | 850´850 | 160 | 10 | 600 | 10 | 10 | 40-14 | 210 |
