DjB41W矩形百叶式调节蝶阀

DjB41W矩形百叶式调节蝶阀

【产品说明】

矩形百叶式调节蝶阀采用优质合金刚制造而成，具有结构合理，重量轻，流阻小，启闭灵活，维修方便等优点，本系列蝶阀有圆形、矩形单板、矩形多板等形式可供选择，广泛应用于电站、冶金、矿山的通风除尘及环保、采暖通风气体管路中做调节和控制介质流量使用。

【产品特点】

该矩形多叶片通风蝶阀用气动电动等驱动叶片旋转，达到调节介质流浪的目的。该阀根据口径的不同，可分为单轴、双轴及多轴等形式，根据用途可分为密封及橡胶软密封。可与各种电，气动执行机构组成不同控制方式的阀门，实现就地及远距离操控。

【主要技术参数】

公称压力PN（MPa）	0.6MPa
适用温度	≤350℃
适用介质	粉尘、含尘气体
泄漏量	≤3%
阀门启闭时间	≈25秒 second
输入信号（直流）	Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道	3个
输入电阻	Ⅱ型220Ω；Ⅲ型250Ω
电源电压	220V 380V；50HZ
介质流速	≤25m/s

主要零件材料

名称	阀体	百叶板	连杆	支架	曲柄	阀轴

材料	碳钢	碳钢	碳钢	WCB QT500-7	碳钢	2Cr13

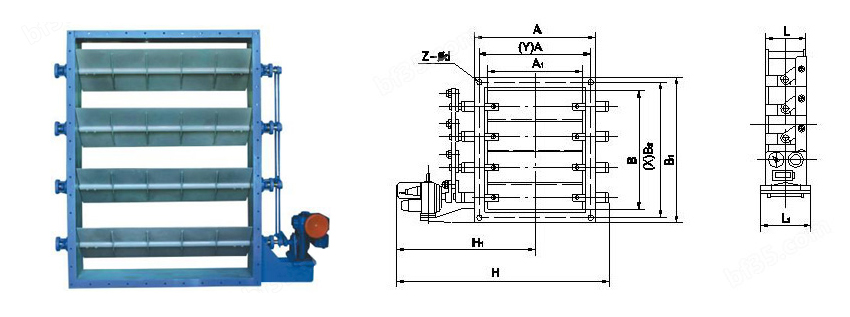

【外型尺寸和连接尺寸】

A ´ B	A1´B1	A2´B2	L	L1	H1	H	B	Z-Φd	x	Y	轴线	执行器
320´180	375´106	400´240	180	245	580	735	8	16-14	5	3	2	DKJ-210
320´250	375´295	400´330	180	245	625	825	8	16-14	5	3	2	DKJ-210
400´200	455´255	500´330	200	245	610	805	8	16-18	5	3	2	DKJ-210
400´320	455´375	500´420	200	245	870	915	8	16-18	5	3	2	DKJ-210
500´200	555´255	600´300	220	245	610	805	8	16-18	5	3	3	DKJ-210
500´400	555´455	600´500	220	245	670	915	8	20-18	5	5	3	DKJ-210
630´320	685´375	730´420	220	245	610	805	10	20-18	7	3	3	DKJ-210
630´400	685´455	730´500	220	245	710	995	10	24-18	7	5	3	DKJ-210
800´400	855´455	900´500	240	300	670	945	10	24-18	7	5	4	DKJ-310
800´630	855´685	900´730	240	300	710	995	10	28-18	7	7	4	DKJ-310
1000´800	1070´870	1130´930	260	300	905	1270	10	28-23	7	7	4	DKJ-310
1250´630	1320´700	1380´760	280	300	1005	1505	10	32-23	9	7	5	DKJ-310
1250´1000	1320´1070	1380´1130	280	300	1105	1705	10	32-23	9	7	5	DKJ-310
1400´800	1470´870	1530´930	300	385	1075	1575	10	36-23	11	7	5	DKJ-410
1400´1250	1470´1320	1530´1380	300	385	1300	2025	10	40-23	11	9	5	DKJ-410
1600´1000	1670´1070	1730´1130	320	385	1175	1775	10	36-23	11	7	5	DKJ-410
1600´1250	1670´1320	1730´1380	320	385	1300	2025	10	40-23	11	9	5	DKJ-410
1800´1250	1870´1320	1930´1380	340	420	1450	2175	10	44-23	13	9	6	DKJ-510
1800´1400	1870´1470	1930´1530	340	420	1525	2325	10	48-23	13	11	6	DKJ-510
2000´1250	2070´1320	2130´1380	360	420	1450	2175	12	48-23	15	9	6	DKJ-510
2000´1800	2070´1670	2130´1730	360	420	1620	2520	12	52-23	15	11	6	DKJ-510
2500´1800	2570´1870	2630´1730	420	450	1695	2595	12	56-23	17	11	8	DKJ-610A
2500´2000	2570´2070	2630´2130	420	450	1895	2995	12	64-23	17	15	8	DKJ-610A
2800´2500	2870´2570	2930´2630	440	450	2145	3195	12	72-23	19	17	8	DKJ-610A
3200´2800	3270´2870	3330´2930	480	480	2325	3825	12	80-23	21	19	10	DKJ-610
3600´3200	3670´3270	3730´3330	520	480	2525	4225	12	88-23	23	21	10	DKJ-610
4000´3600	4070´4670	4130´4730	560	480	2725	4825	12	100-23	27	23	10	DKJ-610
