GcD941W高温烟道蝶阀 高温烟气阀
本系列高温蝶阀采用优质耐温钢内衬耐火材料，zui高使用温度可达1150℃（采用水冷结构设计zui高可使用至1300℃，瞬间高温1400℃），采用*的结构设计，具有耐高温，易维护，动用灵敏，性能可靠的优点。
本系列高温蝶阀广泛应用建材，冶金，钢铁，玻璃，水泥，环保，余热发电等行业，与蜗轮，电动，气动等执行机构组合成工业自控系统中高性能执行单元，接受不同控制的电（气）信号对管道中的高温气体介质进行调节或切断。
|
产品型号 |
结构长度 |
法兰尺寸 |
|
GcD941W-6 |
GB12221-2005 |
GB/T 9115.7-1988 |
| 注：法兰尺寸及结构长度可按用户要求制造。 | ||
|
公称压力 |
0.6MPa |
|
壳体试验压力 |
0.15MPa |
| 适用温度 | 450℃～650℃，650℃～1150℃，1150℃～1300℃ |
| 适用介质 | 高温气体，含尘气体 |
| 泄漏率 | 普通型≤3% 是，低泄漏型≤1.5% |
| 阀体 | Q235-A,0Cr18Ni9,OCr25Ni20 |
| 阀板 | 0Cr18Ni9,OCr25Ni20,GH3037 |
| 阀轴 | 0Cr18Ni9,OCr25Ni20,GH3037 |
| 填料 | 高温柔性石墨+因科乃尔 |
| 内衬 | 耐火材料 |
|
阀门启闭速度 |
DKJ |
25秒/90° |
|
DMR |
35.7秒/90° |
|
|
输入信息（直流） |
Ⅱ型0-10mAⅢ型4-20mA |
|
|
输出通道 |
3个 |
|
|
输入电阻 |
Ⅱ型200ΩⅢ型250Ω |
|
|
电源电压 |
DKJ |
单相220V/50Hz |
|
DMR |
三相380V/50Hz |
|
|
介质流速 |
≤25m/s |
|
|
|
|
|
|

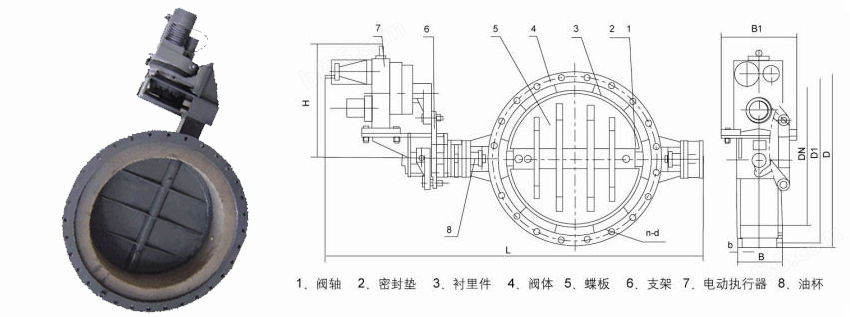

DN |
D1 |
D |
B |
B1 |
L1 |
L2 |
L |
H |
B |
N-d |
执行器 |
转矩（Nm） |
|
150 |
450 |
500 |
160 |
245 |
360 |
600 |
1381 |
350 |
10 |
8-φ14 |
DKJ |
100 |
|
200 |
505 |
550 |
385 |
625 |
1431 |
12 |
||||||
|
250 |
560 |
605 |
410 |
650 |
1481 |
12-φ18 |
||||||
|
300 |
605 |
650 |
180 |
300 |
505 |
765 |
1781 |
390 |
DKJ |
250 |
||
|
35 |
660 |
705 |
535 |
795 |
1841 |
|||||||
|
400 |
705 |
755 |
200 |
560 |
820 |
1891 |
16-φ18 |
|||||
|
450 |
765 |
805 |
585 |
845 |
1941 |
|||||||
|
500 |
805 |
853 |
220 |
365 |
610 |
890 |
2086 |
486 |
14 |
20-φ18 |
DKJ |
600 |
|
600 |
955 |
1005 |
660 |
940 |
2186 |
|||||||
|
700 |
1045 |
1100 |
240 |
710 |
990 |
2286 |
||||||
|
800 |
1145 |
1200 |
420 |
760 |
1060 |
2570 |
570 |
24-φ18 |
DKJ |
1600 |
||
|
900 |
1245 |
1300 |
260 |
810 |
1110 |
2670 |
||||||
|
1000 |
1350 |
1405 |
860 |
1160 |
2770 |
16 |
28-φ24 |
|||||
|
1100 |
1450 |
1510 |
910 |
1210 |
2870 |
|||||||
|
1200 |
1732 |
1792 |
280 |
450 |
960 |
1280 |
3070 |
594 |
32-φ24 |
DKJ |
2500 |
|
|
1300 |
1830 |
1890 |
1010 |
1330 |
3170 |
|||||||
|
1400 |
1930 |
1990 |
300 |
1060 |
1380 |
3270 |
36-φ24 |
|||||
|
1500 |
2030 |
2090 |
1110 |
1430 |
3370 |
|||||||
|
1600 |
2130 |
2195 |
320 |
1160 |
1480 |
3470 |
22 |
40-φ24 |
||||
|
1700 |
2230 |
2295 |
1210 |
1530 |
3570 |
|||||||
|
1800 |
2330 |
2395 |
340 |
480 |
1260 |
1600 |
3725 |
670 |
44-φ24 |
DKJ |
4000 |
|
|
1900 |
2430 |
2500 |
1310 |
1650 |
3825 |
|||||||
|
2000 |
2535 |
2600 |
360 |
1360 |
1700 |
3925 |
48-φ24 |
|||||
|
2100 |
2630 |
2700 |
1410 |
1750 |
4025 |
|||||||
|
2200 |
2740 |
2810 |
380 |
580 |
1460 |
1820 |
4282 |
833 |
24 |
52-φ27 |
DKJ |
6000 |
|
2300 |
2840 |
2910 |
1510 |
1870 |
4382 |
|||||||
|
2400 |
2950 |
3020 |
400 |
1560 |
1920 |
4482 |
||||||
|
2500 |
3060 |
3130 |
1610 |
1970 |
4582 |
